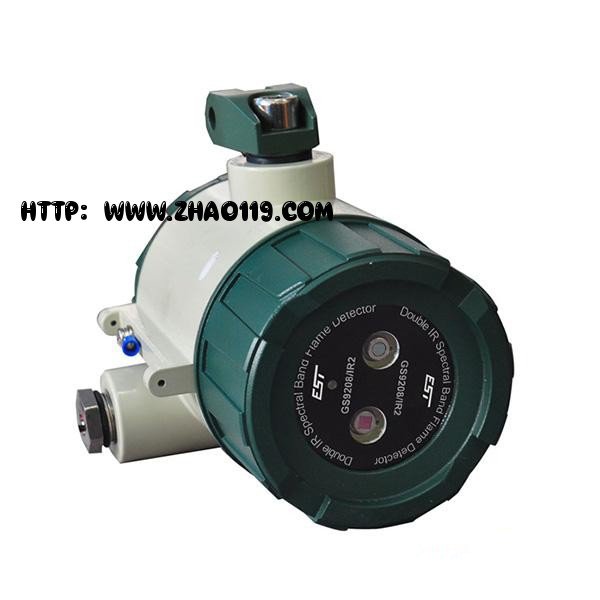

一、GS9208火焰探测器概述
火灾发生的同时通常会产生热量（红外辐射）、烟、可见光和火焰（紫外辐射）等自然特征。GS9208系列火焰探测器通过监测火灾产生过程中的红外辐射和紫外辐射的能量特征而实现火灾的探测和预报。根据应用场所和使用要求的不同，GS9208火焰探测器系列产品包括GS9208/IR2双红外火焰探测器、GS9208/UV紫外火焰探测器和GS9208紫红外复合火焰探测器三种产品。二、GS9208火焰探测器功能特点
内置高性能微处理计算芯片； 先进的智能算法和火焰危险判据； 实现火焰探测和误报警免疫性能的最佳组合； 内置先进可靠的系统故障自诊断功能； 火焰快速响应； 选择太阳光盲型紫外传感器； 2通道IR或UV传感器+2通道IR传感器； 多种信号输出方式适应不同系统主机的信号接口要求； 三级可调灵敏度； 扩展的监测视角120°； 灵敏度高、探测距离长、视角宽、保护面积大、高性价比； 防尘、防水、具有防爆型产品； 安装使用方便，维护成本低；三、GS9208火焰探测器雷射范围
说明：
1、上图的中轴线代表与探测窗口垂直；
2、“探测区域示意图”中探测区域垂直与水平方向一致；
3、上图显示100%位置为最大探测距离D(max),各个角度的探测距离可由图上黑色边缘部分的百分比乘以D(max)计算得出；
4、各类环境下的最大探测距离D(max)详见下表：
四、GS9208火焰探测器技术规格
| 基本参数 | |||
| 项目 | 规格 | ||
| 名称 | 点型红外火焰探测器 | ||
| 型号 | GS9208 | ||
| 执行标准 | GB15631-2008《特种火灾探测器》 | ||
| GB3836.1-2000《爆炸性气体环境用电气设备》第1部分：通用技术要求 | |||
| GB3836.2-2000《爆炸性气体环境用电气设备》第2部分：隔爆型“D” | |||
| 传感器 | 锐探AE-S708/4和AE-S708/5红外热释电传感器 | ||
| 光学窗口 | 白宝石（Al2O3） | ||
| 防爆与防护 | l 防爆：EXdⅡCT6 | ||
| l 防护：IP66 | |||
| 壳体 | l 材料：铝合金 | ||
| l 成型工艺：压铸 | |||
| l 涂覆工艺：表面静电粉末喷涂，内部金属钝化处理。 | |||
| 重量 | ≤1kg | ||
| 工作参数 | |||
| 项目 | 规格或状态 | ||
| 供电电源 | 最小 | 标准 | 最大 |
| 18VDC(可定制12VDC) | 24VDC | 30VDC | |
| 工作电流 | 监视状态≤15mA，报警状态≤35mA | ||
| 预热时间 | 通电后60s | ||
| 火灾报警 | 当被监视区域发现火焰时，探测器进入火警状态； | ||
| 火警输出继电器动作，红色火警指示灯点亮； | |||
| 故障报警 | 当发现传感器、电源等异常时，探测器进入故障报警状态； | ||
| 故障输出继电器动作，黄色故障指示灯点亮； | |||
| 当火警和故障同时发生时，火警优先； | |||
| 报警阈值 | 1-5级可调（出厂时设置为3级） | ||
| 监视状态每次绿灯闪烁次数表示报警阈值 | |||
| 报警延迟 | 0-30S可调（出厂时设置为0S） | ||
| 漂移补偿 | 传感器硬件补偿和智能软件补偿结合模式 | ||
| 可有效补偿因温度、环境变化和元器件长期工作产生的漂移 | |||
| 干扰源抑制 | 可有效抑制非火焰干扰源的影响，如阳光（直射和反射）、常用人工光源、背景辐射源、热移动物体、电焊等 | ||
| 指示灯 | l 监视状态：绿灯闪亮 | ||
| l 火警状态：红灯常亮 | |||
| l 故障状态：黄灯常亮 | |||
| 输出 | l 火警继电器，报警时动作，输出触点1A@30VDC 1A@250VAC | ||
| l 故障继电器，故障时动作，输出触点1A@30VDC 1A@250VAC | |||
| l 串行通讯接口 | |||
| 环境参数 | |||
| 项目 | 规格 | ||
| 工作温度 | -10℃ — +55℃ | ||
| 工作湿度 | ≤95%HR，无结露 | ||
| 储存温度 | -20℃ — +60℃ | ||
| 设置和记录 | |||
| 项目 | 内容 | ||
| 设置 | 使用PC和专用软件，通过串行通讯口可设置探测器的报警参数 | ||
| l 报警模式 | |||
| l 报警阈值 | |||
| l 报警延迟时间 | |||
| 需专业人士操作和密码授权 | |||
| 简易设置 | 利用手边的磁铁，控制内置干簧管调整报警灵敏度 | ||
| 记录查询 | 使用PC和专用软件，通过串行通讯口可查询探测器的内部记录 | ||
| l 出厂设置：报警阈值、延迟时间。 | |||
| l 用户设置（缺省默认出厂设置）：报警阈值、报警延迟时间。 | |||
| l 工厂功能：维护、标定、补偿参数信息、合格标识、软件版本、产品ID等。 | |||
| 需专业人士操作和密码授权 | |||
