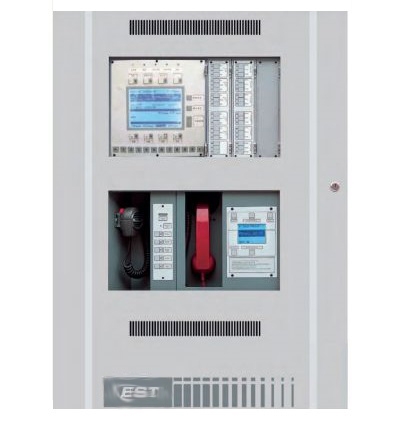

控制器机箱

EST3系列火灾报警控制器（联动型）有多种型号的机箱供用户选择。标准壁挂式机箱由机箱、机箱内外门（视窗式）及轨道式机架组成，可明装或暗装。一般根据控制器的具体配置及现场实际要求来决定机箱的类型。

3-CAB5

配置

机箱尺寸：42cm(宽)×61cm(高)×14cm(厚)

适用于1000个地址点以下的小系统或区域机

内置轨道模块机架，5个轨道模块插槽

CPU卡和电源卡占3个轨道插槽，另2个轨道插槽可安装

2块单回路控制卡或双回路控制卡

安装4个回路，500个探测器地址和500个模块地址

箱内可放置12V/10Ah蓄电池2节

可单独安装2块多线手动联动控制卡

3-CAB7

配置

尺寸：70cm(宽)×64cm(高)×14cm(厚)

适用于2000地址点以下的中型系统

可安装1个3-CHAS7轨道式机架，7个轨道模块插槽

CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择

安装4块单回路控制卡或双回路控制卡

安装8个回路，1000个探测器地址和1000个模块地址

箱内可放置12V/17Ah蓄电池2节或12V/10Ah蓄电池4节

可单独安装4块多线手动联动控制卡

3-CAB14

配置

尺寸：70cm(宽)×96cm(高)×14cm(厚)

适用于大中型系统和带电话系统

2个轨道式机架位置

箱内可放置12V/17Ah蓄电池2节或12V/10Ah蓄电池4节
